Installation
Hazardous areas Zone 1 (Gas)
Hazardous areas Zone 21 / 22 (Dust)
ATEX
II 2G Ex db eb mb IIC T5 Gb (Lens Type)
II 2D Ex mb tb IIIC T5 Db (Lens Type)
II 3G Ex ec mb IIC T5 Gc (Reflective Type)
II 2D Ex mb tb IIIC T5 Db (Reflective Type)
IECEx
Ex db eb mb IIC T5 Gb (Lens Type)
Ex mb tb IIIC T5 Db (Lens Type)
Ex ec mb IIC T5 Gc (Reflective Type)
Ex mb tb IIIC T5 Db (Reflective Type)
Certificate & Standard
EN/IEC 60079-0; EN/IEC 60079-1
EN/IEC 60079-7; EN/IEC 60079-18
EN/IEC 60079-31

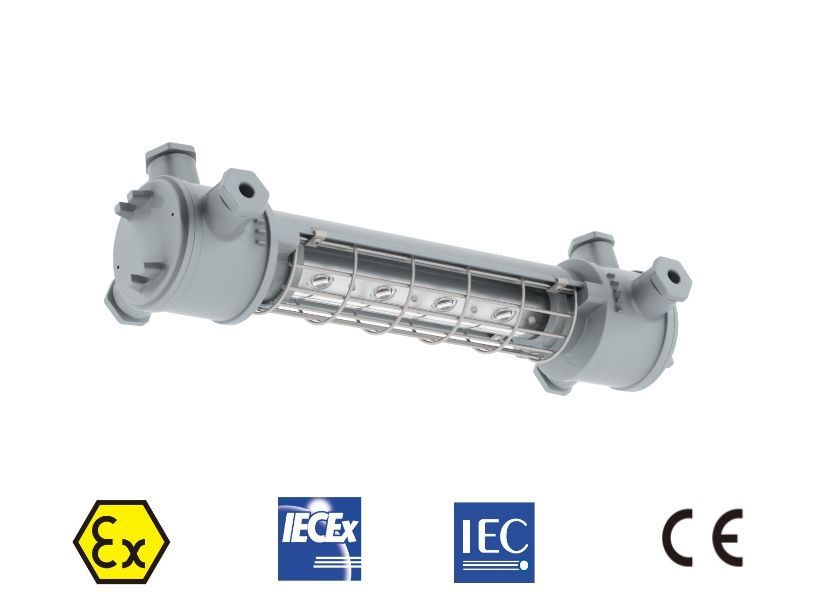

إضاءة عالية الجودة: يوفر المصباح الخطي المقاوم للانفجار من SAFER-EX إضاءة خطية مذهلة تبلغ 12000 لومن من الإضاءة عالية الجودة مع استهلاك 80 واط فقط، مما يضمن كفاءة الطاقة والسطوع الأمثل للتطبيقات الصناعية.
تصميم مدمج: يتميز المصباح الخطي EX04 بتصميم خفيف الوزن ومنخفض الحجم، حيث يبلغ عرضه 5 بوصات فقط، مما يجعله أحد أكثر تركيبات الإضاءة المقاومة للانفجار كفاءة في استخدام المساحة المتاحة في السوق اليوم.
تطبيقات متعددة الاستخدامات: يُعد المصباح الخطي EX04 خيارًا مثاليًا للبيئات ذات المساحات المحدودة، حيث تُعد التجهيزات منخفضة الحجم ضرورية للسلامة والأداء الوظيفي. تصميمه المدمج يجعله مناسبًا لمجموعة كبيرة من التطبيقات الصناعية.
هيكل متين: مجموعة مصابيح LED الخاصة بالمصباح الخطي EX04 محمية بأنبوب زجاجي من البورسليكات المقسّى وواقي من الأسلاك الفولاذية، مما يوفر حماية قوية ضد التلف العرضي ويضمن طول عمر المصباح في البيئات الخطرة.
سلامة محسّنة: صُمم المصباح الخطي EX04 مع وضع السلامة في الاعتبار، حيث توفر ميزات الحماية للمصباح الخطي EX04 راحة البال للمشغلين، مما يقلل من مخاطر الحوادث ويضمن إضاءة موثوقة في البيئات الصناعية الصعبة.
| الطاقة المقدرة | 20W | 40W | 80W | |||||||||||
| فعالية الضوء | 165lm/W | 165lm/W | 165lm/W | |||||||||||
| التدفق الضوئي | 3300lm | 6760m | 13200lm | |||||||||||
| وزن التركيبات | 3kg | 3.7kg | 7kg | |||||||||||
| نوع الحماية | Ex db eb mb (مقاوم للهب، أمان متزايد، تغليف) Ex tb (غلاف محمي من الغبار) | |||||||||||||
| تصنيف ATEX | المجموعة الثانية الفئة 2 GD | |||||||||||||
| تصنيف المنطقة | المناطق 1 و21 وفقًا لمعايير EN 60079-10-1 وEN 60079-10-2 مع التركيب وفقًا لمعايير EN 60079-14 | |||||||||||||
| شهادة | شهادة فحص النوع من الاتحاد الأوروبي SGS24ATEX0150X شهادة مطابقة IECEx IECEx SGS 24.0067X | |||||||||||||
| الترميز | مثال db eb mb IIC T6...T5 Gb مثال tb IIIC T80°C...T95°C Db IP66 راجع الجدول للاطلاع على تصنيف T ودرجة الحرارة المحيطة | |||||||||||||
| حاوية | ألومنيوم مصبوب بدون نحاس مع طلاء مسحوق إيبوكسي (RAL 7040) | |||||||||||||
| غطاء واقٍ | الزجاج المقسّى/البولي كربونات | |||||||||||||
| دخول | مدخلين للكابل (يمكن اختيار NPT3/4، G3/4، NPT1/2، G1/2، M20، M25) | |||||||||||||
| إنهاء | موصل ثلاثي النواة بمساحة 6 مم² كحد أقصى مع حلقات | |||||||||||||
| معدات التحكم | سائق إلكتروني | |||||||||||||
| السائق الإلكتروني | 60°,90°,140° | |||||||||||||
| درجة حرارة اللون (CCT) | 3000K-6000K， | |||||||||||||
| مؤشر تجسيد اللون (Ra) | >80 | |||||||||||||
| صيانة | يتمتع كلا الجانبين بإمكانية الوصول المباشر إلى غطاء علبة التروس عن طريق تدوير الخيوط | |||||||||||||
| حماية من الصدمات | IK08 | |||||||||||||
| حماية الدخول | IP66 to EN 60529 | |||||||||||||
| حماية من زيادة التيار الكهربائي | خط 4 كيلو فولت إلى خط، خط 6 كيلو فولت إلى الأرض | |||||||||||||
| الوظائف الذكية | مستشعر حركة الميكروويف، مستشعر ضوء النهار، قابل للتعتيم، فلاش 1 هرتز، بطارية احتياطية، DALI، LoRa، نظام تحديد المواقع العالمي (GPS) كخيار | |||||||||||||
| إمدادات الكهرباء | 12-24Vac, 100-240Vac 50/60Hz 12-36Vdc, 140-250Vdc | |||||||||||||
| تصنيف درجة الحرارة | T5(-40°C+65°C)/T6(-40°C+50°C) | T5(-40°C+70°C)/T6(-40°C+55°C) | T5(-40°C+60°C)/T6(-40°C+45°C) | |||||||||||

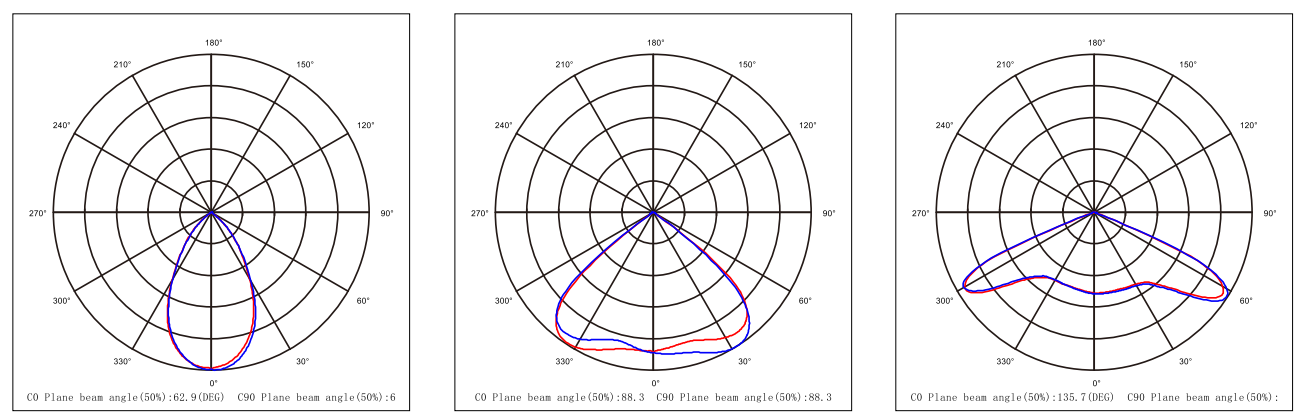

Distribution Curve

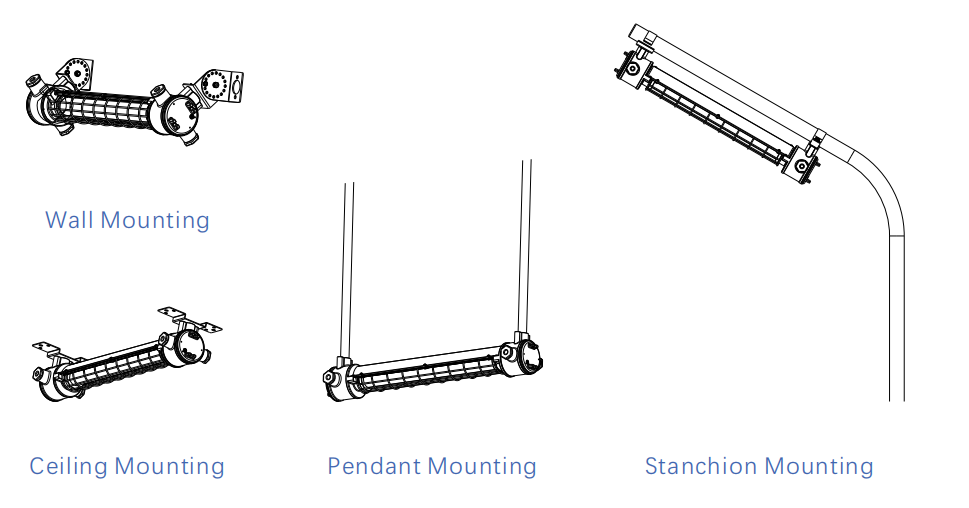

Mounting Options

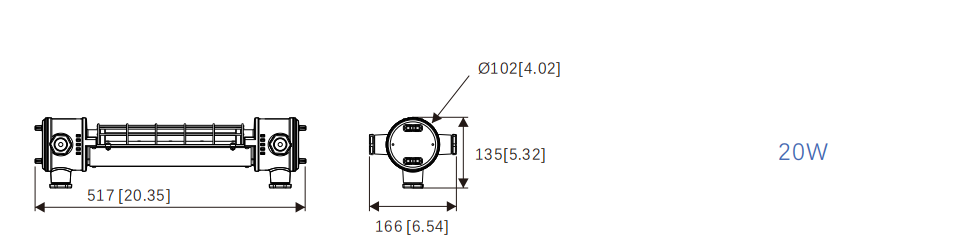

Dimension Diagram
Unit: mm [ '' ]
Ordering Information
List of SKU Naming:EX04-75W-MS-E-3K-60-N3/4
| مسلسل | الطاقة المقدرة | وظيفة إضافية | جهد الإدخال | CCT | زاوية الشعاع | مدخلات الكابلات | ||||||||||||
| EX04 | ‐20 = 20W | Empty = No Additional Function | L = 12-24Vac | ‐3K = 3000K | ‐60 = 60° (Lens) | N3/4=NPT3/4 | ||||||||||||
| -MS=Microwave Motion Sensor | E = 100-240Vac | ‐4K = 4000K | ‐90 = 90° (Lens) | G3/4=G3/4 | ||||||||||||||
| - DS = Daylight Sensor | DCL = 12-36Vdc | ‐5K = 5000K | ‐140 = 140° (Lens) | N1/2=NPT1/2 | ||||||||||||||
| - DM = Dimmable | DCH = 140-250Vdc | ‐6K = 6000K | G1/2=G1/2 | |||||||||||||||
| DL=DALI | M25=M25 | |||||||||||||||||
| - LR = LoRa | M20=M20 | |||||||||||||||||
| GS = GPS | ||||||||||||||||||
